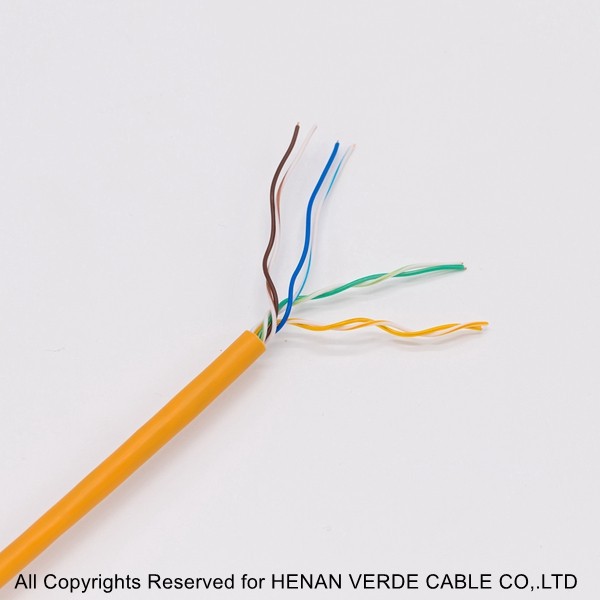

Zunanji UTP Cat5e Opis:
Vodoodporen kabel Cat5e UTP, napolnjen z naoljenim želejem
Tip: UTP Cat 5E
Uporaba: Vodoodporni zunanji omrežni kabli za LAN
Struktura zunanje UTP Cat5e:
Dirigent | 24 AWG bakrena žica |
Izolacija | HDPE ali penasti PE, bela izolirana žica z barvo oznake |
Barva v paru | Belo-modra/modra, bela-oranžna, bela-zelena/zelena, bela-rjava/rjava |
zaščita | Non UTP tip |
Jakna | LLDPE, nazivni premer 6,1+/- 0,5 mm |
Raztrgajte vrvico | Brez raztrganega kabla ali po želji stranke |
Pomožni pripomočki | Polnilni vodoodporni žele |
tiskanje | Glede na zahteve strank |
Testni standard Outdoor UTP Cat5e:
YD/T1019-2013,ISO/IEC11801,TIA/EIA-568C.2,IEC/61156-5
Glavne aplikacije:
Ethernet, 10Base-T, 1000Base-T4, 100Base-TX, ATM, multimedija, arterijsko ožičenje
Mehanske lastnosti:
Največja vlečna sila | 50N |
Min. upognjen polmer | 45 mm |
Nazivna teža | 46 kg/km |
Delovna temperatura | -15~+70℃ |
Temperatura namestitve | +5~+40℃ |
Lastnost zgorevanja | IEC332.1, VW1, IEC332.3 ali glede na vrste plašča |
Dolžina izdelka | Standardna dolžina 305 m |
Električna lastnost:
Frekvenca (Mhz) | RL (dB) | ATT (Db/100m) | NASLEDNJI (dB) | PSNEXT (dB) | ELFEXT (dB) | Lastnina Impedanca (ohm) |
0.772 | 16.4 | 1.85 | 67 | 64 | 67.8 | 100±15 |
1 | 17 | 2.04 | 65.3 | 62.3 | 63.8 | |
4 | 20 | 4.1 | 56.3 | 53.3 | 51.7 | |
8 | 21 | 5.8 | 51.8 | 48.8 | 45.7 | |
10 | 22 | 6.5 | 50.3 | 47.3 | 43.8 | |
16 | 20 | 8.2 | 47.3 | 44.3 | 39.7 | |
20 | 20 | 9.3 | 45.8 | 42.8 | 37.7 | |
25 | 22.5 | 10.4 | 44.3 | 41.3 | 35.8 | |
31.25 | 18 | 11.7 | 42.9 | 39.9 | 33.9 | |
62.5 | 16 | 17 | 38.4 | 35.4 | 27.8 | |
100 | 15 | 22 | 35.3 | 32.3 | 23.8 |
Električna lastnost:
Frekvenca (Mhz) | NAPREJ (dB/100m) | Izguba povratka (dB/100m) | ||||||
1m | 2m | 5m | 10m | 1m | 2m | 5m | 10m | |
1 | 65 | 65 | 65 | 65 | 19.8 | 19.8 | 19.8 | 19.8 |
4 | 65 | 65 | 65 | 65 | 21.61 | 21.61 | 21.61 | 21.61 |
10 | 65 | 65 | 64.5 | 62.9 | 22.8 | 22.8 | 22.8 | 22.8 |
16 | 62.6 | 62 | 60.5 | 59 | 23.41 | 23.41 | 23.41 | 23.41 |
20 | 60.7 | 60.1 | 58.6 | 57.2 | 23.7 | 23.7 | 23.7 | 23.7 |
31.25 | 56.7 | 56.2 | 54.9 | 53.6 | 23.05 | 23.05 | 23.05 | 23.05 |
62.5 | 51 | 50.4 | 49.2 | 48.1 | 20.04 | 20.04 | 20.04 | 20.04 |
100 | 47 | 46.4 | 45.3 | 44.4 | 18 | 18 | 18 | 18 |
250 | 39.2 | 38.8 | 38.1 | 37.6 | 14 | 14 | 14 | 14 |
Pakiranje: 305 metrov na škatlo ali 500 metrov na boben. OEM je mogoče narediti.
Dizajn embalaže za omrežni podatkovni kabel
En pogled na kabelsko delavnico
