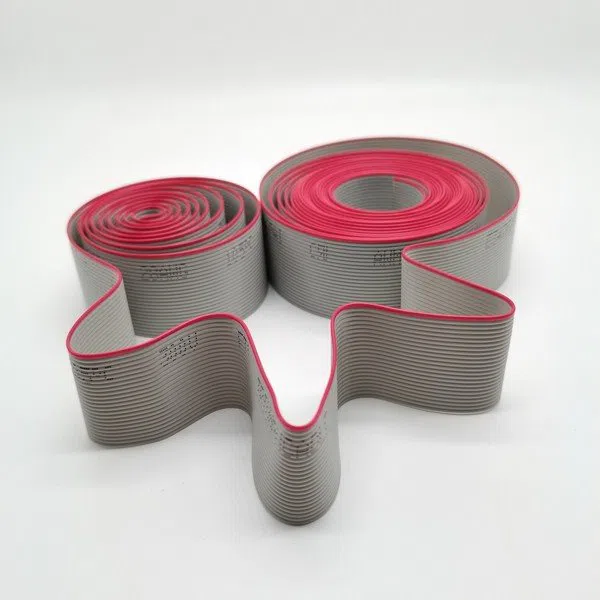

Ploščati trakasti kabelje ploščat kabel, oblikovan z navijanjem večžilnih vpredenih vodnikov iz bakrene žice z izolacijskimi materiali in laminiranjem materialov plašča prek visokotehnološke avtomatizirane proizvodne linije. Ima značilnosti mehkobe, naključnega upogibanja in zlaganja, relativno tanke in majhne prostornine, preproste povezave in priročnega razstavljanja.
Število in razmik žic je mogoče izbrati poljubno, ožičenje je bolj priročno, prostornina izdelka se močno zmanjša, stroški proizvodnje se zmanjšajo in učinkovitost proizvodnje se izboljša. Primerno za kable za prenos podatkov ali prenos električne energije v električni opremi.
Ploščati trakasti kabli so bili kot večjedrni kabli najprej uporabljeni v elektronskih računalnikih in elektronskih instrumentih. Zaradi svojih prednosti, kot sta enostavno upogibanje in majhen prostor za ožičenje, se pogosto uporablja tudi v gospodinjskih aparatih, kot so telefoni in magnetofoni.
Da bi izpolnili različne zahteve glede uporabe, se nenehno razvija nekaj novih ploščatih trakastih kablov. Uporaba konektorja za pomik izolacije omogoča zaključek ploščatega trakastega kabla izjemno priročno in zanesljivo.
Hkrati so za velikost kabla postavljene višje dimenzijske zahteve, kot so toleranca sredinske razdalje med črtami, kumulativna napaka sredinske razdalje, debelina izolacijske plasti itd. izdelava ploščatih trakastih kablov je težja.
Ploščati trakasti kabli so primerni za daljnovode in krmiljenje, razsvetljavo, komunikacijske kanale mobilnih električnih naprav, kot so dvižna oprema, kabelske proge, vozički, prenosni stroji, dvigala, pogon, stolpni žerjavi, teleskopski stroji in oprema na posebnih mestih, in lahko uporablja se tudi v zaprtih prostorih Priključitev in namestitev mobilnih mehanskih delov v notranjem okolju.
V primerjavi z okroglimi kabli imajo ploščati trakasti kabli prednost, saj prihranijo prostor za namestitev in stroške, njihov upogibni radij pa je manjši kot pri okroglih kablih, če je število žilnih žic enako.
Lastnosti ploščatih trakastih kablov
1. Prevodno jedro ploščatega trakastega kabla ima mehko strukturo, ki zagotavlja dobro fleksibilnost ploščatega kabla. Materiali izolacijskega in zaščitnega sloja so izdelani iz butilnega polimera, ki izboljša fleksibilnost, odpornost proti koroziji in odpornost proti mrazu ploščatega kabla. Barvno ločevanje jedra izolirane žice zagotavlja udobje pri ravnem polaganju in namestitvi kablov.
Jeklene žične vrvi ali druge nosilne komponente je mogoče dodati na obeh straneh jedra ploščatega kabla glede na potrebe kupca, koaksialni kabel pa je mogoče preoblikovati tudi v ploščati kabel komunikacijskega dvigala.
2. Ploščati trakasti kabel je ploščat kabel, oblikovan z ovijanjem večžilnih nasedlih vodnikov iz bakrene žice z izolacijskimi materiali in stiskanjem materiala plašča skozi proizvodno linijo visokotehnološke opreme za avtomatizacijo. Ima mehkobo, naključno upogibanje in zlaganje ter relativno tanko debelino. , majhnost, enostavna povezava, enostavna demontaža itd.
Število in razmik žic je mogoče izbrati poljubno, kar naredi povezavo bolj priročno, močno zmanjša prostornino izdelka, zmanjša stroške proizvodnje in izboljša učinkovitost proizvodnje. Primeren je za kable za prenos podatkov ali prenos električne energije v električni opremi.
Razlika in izbira med okroglim in ploščatim kablom?
Prvič, od fizične zmogljivosti
1. Razlika v obliki: ploščati kabli so ravni, okrogli kabli pa okrogli. Zato je ploščatim kablom lažje dodati natezne pocinkane jeklene žice kot okrogle kable;
2. Razlike v strukturi notranje razporeditve kabla: jedra notranjega prevodnika ploskega kabla so razporejena drug ob drugem v skladu z enotnimi in urejenimi pravili, večina pa jih je razporejenih v ravni liniji ali v razporeditvi slivovih cvetov; medtem ko so notranja prevodna jedra okroglega kabla večžilna, kar tudi določa, da so okrogli kabli cenejši za proizvodnjo kot ploščati kabli;
3. Razlika v fizikalnih lastnostih: odraža se predvsem v stopnji ukrivljenosti in številu upogibnih časov. Ko je število žic prevodnega jedra popolnoma enako v primerjavi z okroglimi kabli, sta upogibno območje in število upogibnih časov ploščatih kablov večja, življenjska doba pa daljša.
Drugič, zaradi kemične učinkovitosti
1. Različno odvajanje toplote: V primeru enakega števila žil prevodnika imajo ploščati kabli prednost pri odvajanju toplote v primerjavi z okroglimi kabli.
2. Smer prenosa signala je drugačna: krožna struktura ima simetrijo obodne porazdelitve, ne glede na to, ali gre za poldupleksni ali polni dupleksni prenos, je bolje, da je simetrična v eno smer kot ravna.
3. Učinek zaščite signala je drugačen: notranji strukturi okroglega kabla je lažje dodati zaščitno plast kot ploščatemu kablu in učinek zaščite signala je boljši.
Tretjič, od namestitve izdelka
1. Polaganje: ploščatega kabla ni mogoče vodoravno zamakniti, polaganje ploščatega kabla pa prihrani čas in trud.
2. Preboj cevi: Okrogli kabli se pogosto uporabljajo, ker jih je med namestitvijo lažje speljati skozi cevi.
3. Posebno okolje: ploščate žice se običajno uporabljajo v posebnih okoljih, na primer pod preprogami, zato je bolje uporabiti ploščate žice.
