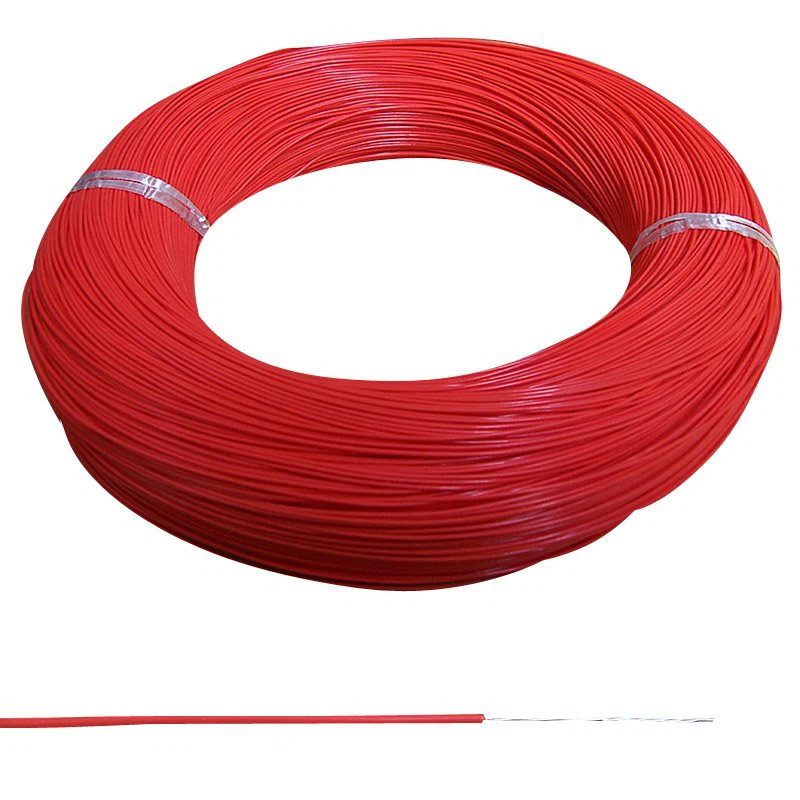

Opis za PTFE ovojno žico (AFR250):
Ena od visokotemperaturnih žic, ena od teflonskih žic.

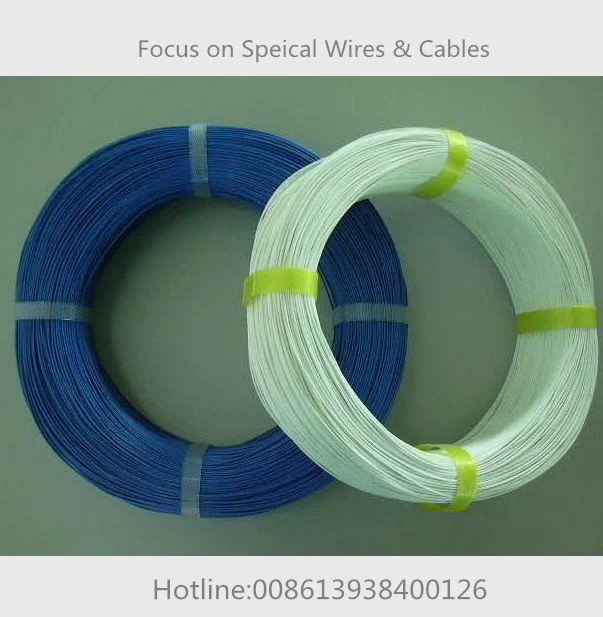

Posrebren bakreni vodnik PTFE ovojni trak, izoliran TeflonWire.
Prednost in izdelek Značilnosti PTFE ovojne žice:
Visoka temperaturna odpornost 260 ℃
Odpornost proti koroziji, kemična odpornost
Odporen na olje, močna odpornost na kisline, močna odpornost na alkalije, odporna na oksidante.
Odpornost na vlago, odporna proti ognju,
Anti-ageing, najdaljša življenjska doba med vsemi plastičnimi žicami.
Močna natezna trdnost, odlične mehanske lastnosti
Izjemna prednost v primerjavi s PTFE ekstrudirano teflonsko žico:
PTFE ovojna žicaje lažji od tipa ekstrudirane teflonske žice iz PTFE.
Razlaga vrst PTFE telfon žice: 250 ℃Visokotemperaturna žica
Dve vrsti glede na različne načine izdelave:
● AFT250: proizvodnja ekstrudirane PTFE izolacije
● AFR250: PTFE izolirana proizvodnja za teflonsko žico, tovrstna izolirana teflonska žica je lažja od ekstrudirane PTFE žice, vendar se ovijanje izolirane PTFE žice lahko upira tudi visoki temperaturi 250 ℃.
AFR250 je za PTFE ovojno žico, lažji je od AFT250 (tip ekstrudirane teflonske žice iz PTFE)
Razlika za PTFE ekstrudirano izolacijsko žico in izolacijo PTFE ovojnega traku
žica:Zavijalni trak PTFE žica je lažja od ekstrudirane PTFE žice, OD je malo manjša od ekstrudirane teflonske žice PTFE.
Pomembni tehnični podatki za PTFE ovijanje izolirane teflonske žice:
Nazivna napetost: 600V in manj
Temperaturno območje: -80～+250℃
Prevodnik: posrebrena, gola bakrena ali ponikljana bakrena žica
Izolacija: PTFE ovojni trak
Barva: različne barve lahko prilagodite
UL specifikacija: profil teflonske PTFE žice: awg34, awg32, awg30, awg28, 26#,24 awg,22awg, 20 awg, 18 awg,16awg,14 awg, 12awg
Tehnična risbaza PTFE ovojno žico (tip: AFR 250)
Teflonska žica-AFR250 AFR200
Konstrukcija risbe:
prevodnik: posrebrena bakrena žica
izolacija: PTFE ovojni trakovi
Zaščita: ščit iz bakrene žice ali pocinkane bakrene pletenice
Nazivna napetost:
150V、300V、600V
Testna napetost:
1000V、1500V、2500V
Temperaturno območje:
-80℃～+250℃
Tehnični list za ptfe ovojno žico AFR250 in AFRP250 (z ščitom)
Struktura in podatki prevodnika | maks. OD žice (mm) | |||||||
Specifikacija vodnika mm2 | Dirigent št. navojov/premer/mm | Nazivni OD (mm) | AFR tip | Vrsta AFRP (Kositarirana bakrena žica, pletena teflonska žica) | ||||
110V | 250V | 600V | 110V | 250V | 600V | |||
0.013 | 7×0.05 | 0.15 | 0.38 | 0.49 | 0.71 | 0.7 | 0.82 | 1.02 |
0.035 | 7×0.08 | 0.24 | 0.47 | 0.58 | 0.81 | 0.85 | 0.91 | 1.14 |
0.06 | 7×0.10 | 0.3 | 0.55 | 0.65 | 0.87 | 0.9 | 0.97 | 1.2 |
0.08 | 7×0.12 | 0.36 | 0.6 | 0.7 | 0.93 | 1 | 1.03 | 1.26 |
19×0.07 | ||||||||
0.1 | 7×0.14 | 0.42 | 0.7 | 0.83 | 1 | 1.05 | 1.15 | 1.3 |
19×0.08 | ||||||||
0.14 | 7×0.16 | 0.5 | 0.73 | 0.85 | 1.05 | 1.05 | 1.18 | 1.45 |
19×0.10 | ||||||||
0.2 | 7×0.20 | 0.6 | 0.85 | 0.97 | 1.3 | 1.3 | 1.4 | 1.7 |
19×0.12 | ||||||||
0.35 | 7×0.25 | 0.8 | -- | 1.2 | 1.5 | -- | 1.6 | 1.9 |
19×0.16 | ||||||||
0.5 | 7×0.30 | 0.9 | -- | 1.3 | 1.6 | -- | 1.7 | 2 |
19×0.18 | ||||||||
0.8 | 7×0.37 | 1.1 | -- | 1.65 | 1.85 | -- | 2.05 | 2.3 |
19×0.23 | ||||||||
1 | 19×0.26 | 1.3 | -- | 1.88 | 2 | -- | 2.25 | 2.45 |
1.2 | 19×0.28 | 1.4 | -- | 1.95 | 2.15 | -- | 2.38 | 2.55 |
1.5 | 19×0.32 | 1.6 | -- | 2.15 | 2.35 | -- | 2.63 | 2.83 |
2 | 19×0.37 | 1.85 | -- | 2.4 | 2.6 | -- | 2.97 | 3.08 |
2.5 | 19×0.14 | 2.34 | -- | -- | 2.95 | -- | 3.2 | 3.43 |
49×0.26 | ||||||||
3 | 49×0.28 | 2.52 | -- | -- | 3.1 | -- | 3.37 | 3.5 |
4 | 49×0.32 | 2.88 | -- | -- | 3.52 | -- |
| 4.12 |

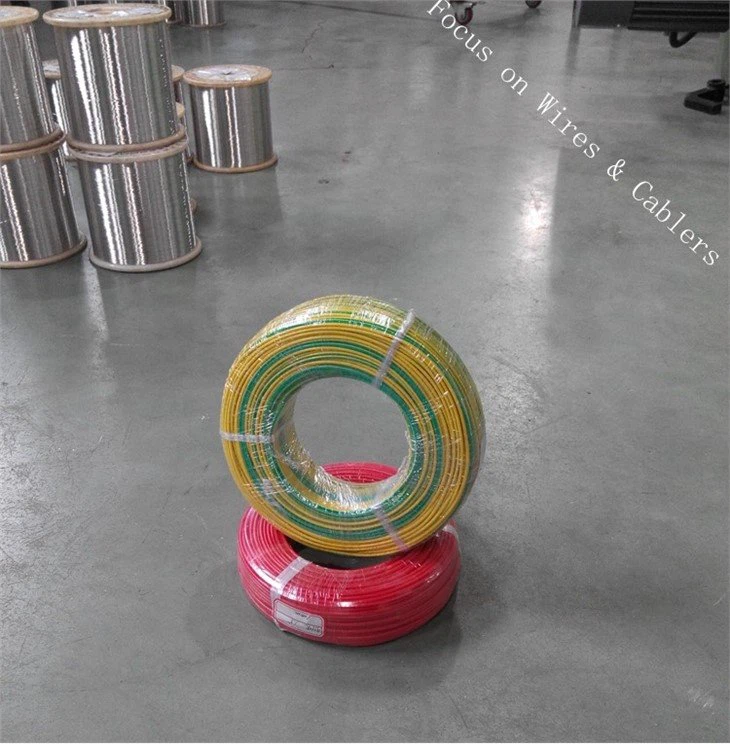

Pogled na delavnico
